AT-2000天井钻机的结构组成

AT-2000天井钻机的结构组成

发布时间:
2021/03/06
浏览量

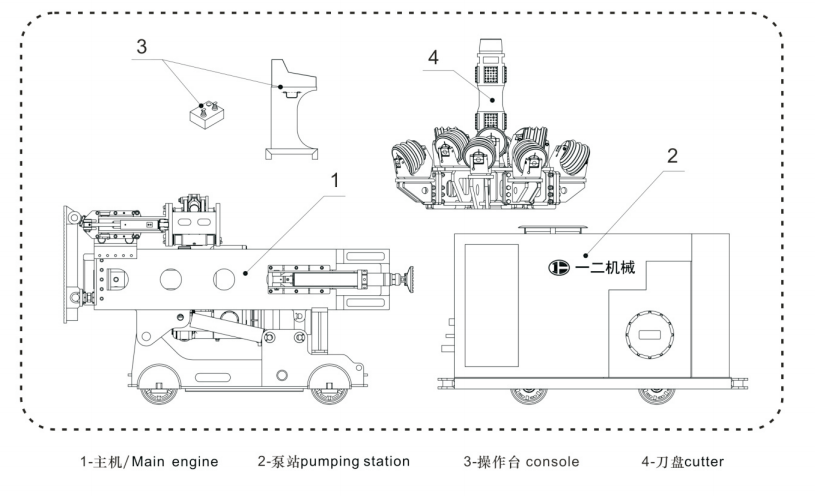

不知道大家对天井钻机的了解有多少,因为在日常生活中很少会碰到天井钻机这类东西,它主要是用来采矿的,今天小编就来介绍一下AT-2000天井钻机的结构组成。

1.主机

主要由框架、机械手、减速箱、机头体、推进缸、卸杆器、调角靴板、车架、斜撑缸和斜撑杆等部分组成

2.泵站

泵站由3台电机和3台柱塞泵构成主、副油泵系统。油箱由油箱体和冷却器以及回油滤清器、空气滤清器、油位计等部件组成,各部件均可单独拆卸,便于清冼。

3.扩孔刀盘

扩孔刀盘主要由拉杆、滚刀、刀盘和冷却水系统组成。滚刀采用镶硬质合金齿的镶齿滚刀,刀盘上布置冷却水系统,冷却水喷头安装在拉杆的不同方向上,扩孔时喷头的多个喷嘴向各个方向上射出冷却水,用以冷却滚刀和消除滚刀与岩石碰击时可能产生的火花。

4.辅助工具

辅助工具主要包括稳定器、短钻杆、钻杆扳手、公母扣吊耳及供水系统等。

稳定器结构与钻杆基本相同,只是在外圆用螺钉或焊接方式连接了几条镶有硬质合金的稳定块。稳定块外圆直径与牙轮钻头的直径相当,起稳定钻杆的作用,是减小钻进偏斜率必不可少的重要部件。

短钻杆的结构与钻杆结构基本相同,但长度较短。它的用途主要是连接牙轮钻头和钻杆。

5.供水系统

供水系统分二路,一路提供冷却水进入泵站板式冷却器,冷却压力热油;另一路连接主机主轴封水套,为钻进时排渣及扩孔时冷却刀盘滚刀和消除滚刀与岩石碰击时可能产生的火花。该部分为用户根据现场实际情况选配。

6.液压系统

本系统分为钻孔与定位两部分,在正常钻孔时由两个泵协调控制,大泵为回转机构及接卸杆时推进油缸的快速动作供油,小泵为推进等其他工作机构供油。

7.电气系统

本机的电气系统由供电电路、电动机主线路和控制回路、卡钻信号的采样和控制回路、系统故障的诊断及报警回路、电磁阀操作控制回路等几部分组成。
