天井钻机的安装与调试内容介绍


发布时间:

2020-12-10

上述文章了解到关于天井钻机的系统电路工作原理,那么它在进行工作时需要做好哪些准备呢,怎么进行安装及调试?接下来小编就为大家来简单介绍下关于天井钻机的安装与调试内容,希望对大家有所帮助

  上述文章了解到关于天井钻机的系统电路工作原理,那么它在进行工作时需要做好哪些准备呢,怎么进行安装及调试?接下来小编就为大家来简单介绍下关于天井钻机的安装与调试内容,希望对大家有所帮助

  1工作前的准备

  1.1.峒室开凿

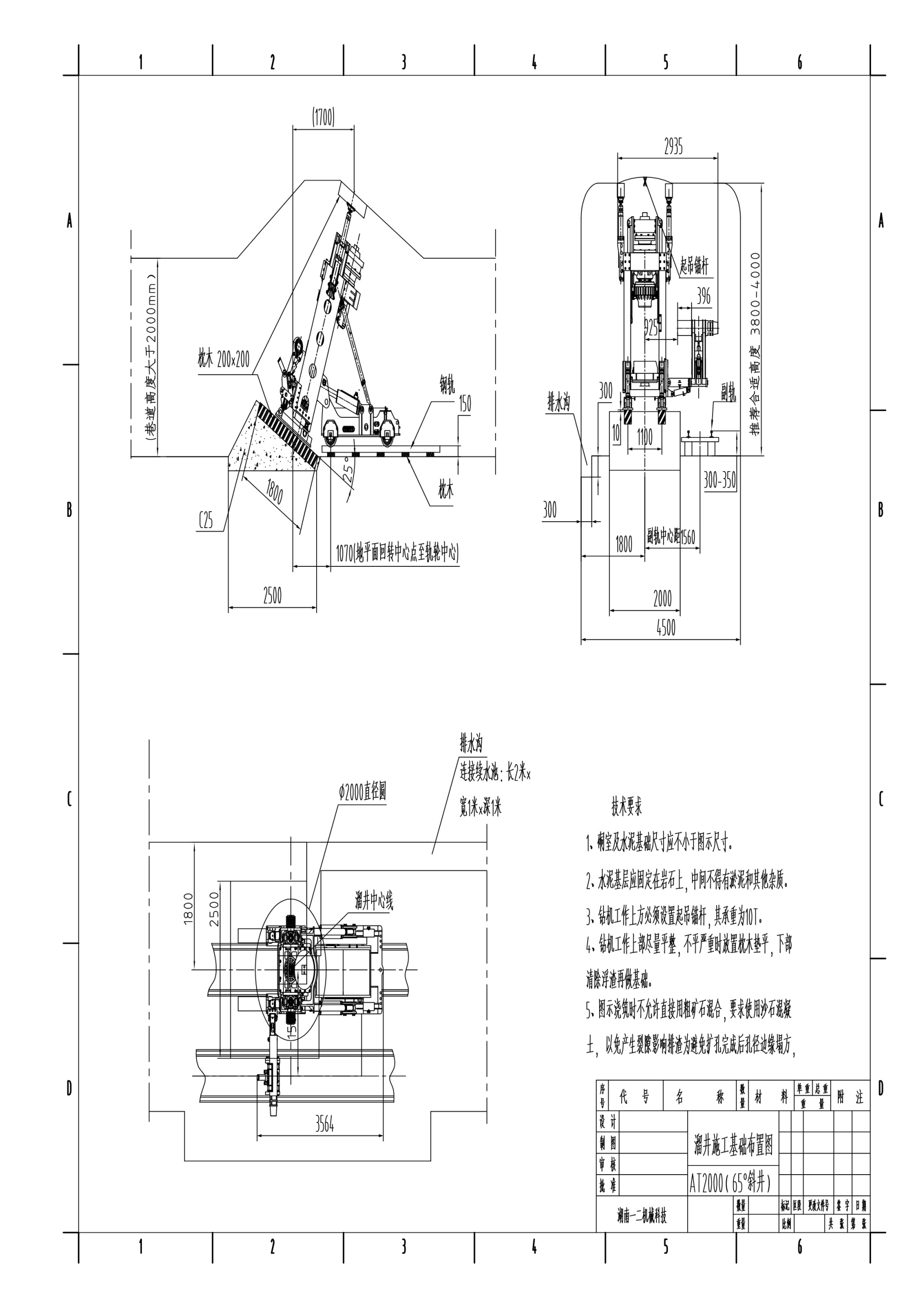

  峒室的布置见图:AT-2000天井钻机施工基础布置图



  天井钻机下井作业之前,必须提前开凿主机工作峒室。峒室底板要求平整,没有松石浮渣。峒室顶板要求平整,无松动岩石,便于上顶油缸支撑。峒室边缘应开凿具有一定斜度的尺寸约为400×300mm(宽×深)的排水沟,连接孔位中点与储水过滤池。



  1.2.设备布置

  1.2.1.风水、电、管路及通讯设施的敷设

  峒室准备好后,将风(需要时)、水、电、管路安装至井位处,并建立迅捷及时的上下工作面间通讯。本钻机采用水压排渣方式。由水源处敷设3~4寸的水管至工作峒室。如果水源处水管直径不够或供水量不足时,应在工作峒室附近建立人工蓄水池,并配备排水量40米³/时的专用水泵供水;如用地面水,要求水压7-10公斤/厘米²,水量30-40米³/;若用风水混合排渣,则要求风、水压保持在6-8公斤/厘米²,水量30米³/时。以上峒室要求有良好的照明。本系列钻机工作电压有380V、660V两种配置,应确认现场电压是否相符。供电容量不小于250千伏安。风管和电路设置应按井下安全规程的要求进行。

  1.2.2.人员设置(单班制)

  操作手: 1人 辅助人员: 2人

  电器维修工: 1人 维修钳工: 1人



  2安装和调试

  2.1.组装

  天井钻机运输到工作峒室以后,按设备布置顺序,将主机推至孔位中点处,定好钻机位置,对正孔位中点处。

  将主机与操纵台,后车架与前车架油管连接好,油管组装前一定要用清洁柴油清洗干净,避免进入杂物,损坏液压元件。油箱加满液压油(到达油位计上限位置),油泵启动前必须经过泵壳上的回油口向泵内加满清洁液压油,否则可能造成油泵损坏。

  接通电源,启动油泵,空运转5分钟以上时间。用斜撑缸竖起主机,控制斜撑缸慢速立起主机至钻孔要求的倾斜位置,然后通过调角靴板校准主机的垂直度或倾斜度,满足钻进倾角要求。操作上顶油缸,用上顶油缸顶住峒室顶板,油缸油压调至25MPa,锁紧上顶油缸螺母,检查倾角,必要时进行第二次定位。

  根据需要确定机械手安装方向并按图装配至主机上,在机械手一侧铺设钻杆摆放枕木。接上风、水管。

  注意:立机时,需有专人负责指挥,确保安全;油泵启动前,必须按油泵使用要求再次检查一次。钻机立起或放倒前应减小节流阀开口,使钻机慢慢起落。



  2.2.调试

  钻机安装好后,全面检查主机安装得是否牢固,各部件的动作是否准确,液压系统是否漏油,风水系统的压力、流量是否合适,电器系统是否正常,机油是否备齐,一切正常后再启动主机,空载运转5分钟,确认一切无误后方可开钻。
