浅谈天井钻机的系统电路工作原理

浅谈天井钻机的系统电路工作原理

发布时间:
2020/11/24
浏览量

  对于机械来说,保持电路稳定是基本的要求,可避免在施工时导致电路短路导致其他影响,今天小编为大家分析关于天井钻机的系统电路工作原理

  一、电气原理

  天井钻机电气系统的电路有以下特点:

  ①主泵电机采用机械联锁+电气联锁实现星-三角形的降压起动;

  ②主回路采用专门的电动机起动器和电机保护器来保护电机的正常起动和运行;

  ③控制回路有钻杆防卡设计。

  二、工作电源

  天井钻机电气系统对三相交流供电电源的要求为:

  频率50 Hz 电压380V (终端电压波动范围不超过 ±% 5)

  电网可供电容量≥250KVA

  三相输入供电电源进线要求铜芯线材≥95平方毫米。

  系统的工作电源由以下部分组成:

  ⑴ 380V 交流电源。通过外部进线电源取得;由电源总开关QF1来实现与外部进线电源的接通与断开;电动机、稳压电源、隔离降压变压器所需的电源均由这部分提供。

  ⑵ 220V 交流电源。通过380V输入电源-变压器TC取得;由总开关、保护器开关控制电源的接通与断开;作为交流接触器的工作电源。

  ⑶ 26V 交流电源。通过380V输入电源-变压器TC取得;由总开关、保护器开关控制电源的接通与断开;为开关控制柜的右侧面蓝色方形检修灯插座,提供低压安全检修灯工作电源。

  ⑷ 24V 直流电源。通过380V输入电源-稳压开关电源UG取得;由电源总开关、保护器开关控制电源的接通与断开;为电磁阀、直流控制继电器、信号灯、信号传感器提供工作电源。

  三、电动机的起动

  本系统主泵电机和水泵电机的功率都比较大,如果直接起动,它们的起动电流为其标称额定电流的4~8倍。过大的起动电流会对电网产生巨大冲击,所以在本系统中主泵电机采用了主交流接触器和机械连锁交流接触器组成星-三角的降压起动方式。即星-三角起动时,起动电流为全压起动电流的1/3,以便缓和对电源及负载的冲击。运转稳定后切换成三角形接法,在额定电压下运行。通过对PLC程序的设置来调整星-三角接法的切换时间。星-三角转换的交流接触器在技术措施上采用了机械联锁+电气联锁的方式,确保设备更安全和可靠的运行工作。

  副泵电动机的功率为11kW,采用交流接触器直接起动方式。

  四、开关控制柜

  开关控制柜位于泵站上,其内装有空气断路器、交流接触器、电机过载保护器、继电器、稳压电源等电气元器件。正面有总电源开关操作手柄、信号指示板和与操作台信号连接的插座。

  五、远程线控操作台

  远程线控操作台由按钮开关、旋钮开关及压力表组成。其操作面板如图十所示。通过操作面板上的启停操作指令控制相应元件,可以完成主泵、副泵、水泵的启停;且通过操作面板上的旋钮开关给出相应的操作指令驱动电磁阀来控制对应液压油缸,完成操作作业所需要的动作。

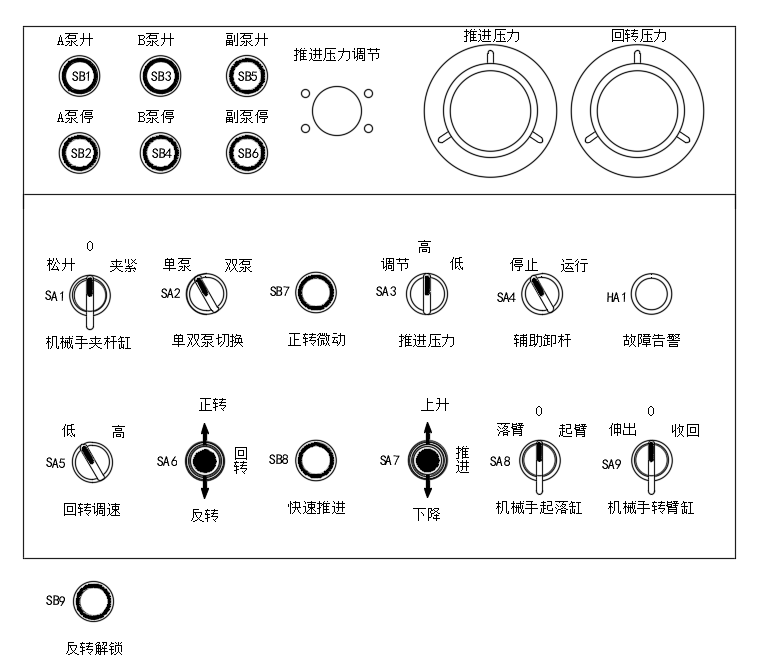

  图十 远程操作面板

  1)泵启停按钮:图示SB1-SB6为 A泵、B泵、副泵的启停按钮,按停泵按钮时必须在所有动作都已完成的情况下使用。

  2)机械手夹杆旋钮:SA1动作夹杆油缸的夹紧与松开,当所夹紧的钻杆没有放置到位时不能不能误动作松开旋钮。

  3)单双泵切换按钮:SA2按下此带灯按钮B泵参与工作,复位此按钮仅有A泵参与工作。A、B泵为主泵供入回转马达,未按下此按钮时回转速只为按下的一半。此按钮一般只在钻进、扩孔反提时操作。

  4)正转微动:SB7用于低速正转,按下此按钮回转马达以很小的速度进行正转,用于接卸杆时便于对正方向插入插板。

  5)推进高、低压选择旋钮:SA3用于选择副泵的出口压力。操作机械手动作时旋至高压,推进、提升、定位动作时选择调节,选择调节档后副泵压力由推进压力调节旋柄控制,控制范围0-20MPa。(注意:不允许选择高压进行打钻推进或提升,防止钻头或滚刀受力过大或造成施工事故)。

  6)辅助卸钎:SA4用于辅助卸钎动作的启动和复位。

  7)故障告警:用于提供故障信息,

  8)回转调速:SA5用于控制马达排量,选择低速时马达处于全排量用于扩孔,选择高速时马达处于半排量用于导孔。

  9)回转:SA6操作回转正转、停转、反转,反转时需要配合按下反转解锁按钮才能动作,防止误操作反转,注意动作反转时必须是用于卸钻杆插板已经插好。

  10)快速推进按钮与推进手柄:SB8用于配合SA7推进手柄,不按下SB8自复位按钮操作SA7动作上升、下降为正常打钻推进由副泵供油速度较慢,操作SA7推进手柄同时按下SB8按钮为空行程快速推进由A泵供油,有且只有空机时使用快速。

  11)机械手起落与机械手转臂旋钮:SA8用于机械手大臂从地面至主机机头下方的升起或降落,SA9用于机械手小臂将钻杆送入、退出钻杆中心和从地面抬起放下钻杆。

  12)反转解锁:SB9与SA6配合使用,用于控制钻机的反转动作。



  以上就是今天小编为大家介绍的关于天井钻机的的系统电路工作原理内容了,希望大家能有所收获,本篇文章为湖南一二机械科技有限公司技术人员原创文章,不得对此进行任何修改和转载。
